Instalar una campana extractora integrada (también conocida como campana empotrada o de mueble) puede transformar tu cocina en un espacio moderno y elegante. Sin embargo, requiere atención a los detalles. Debido a que la unidad se encuentra dentro de un armario o mueble, las mediciones precisas y la estabilidad estructural son cruciales. A continuación, se presenta una guía paso a paso para instalar tu campana extractora integrada, junto con los errores comunes de instalación y consejos de solución para garantizar un funcionamiento silencioso y eficiente.
1. Preparación y Seguridad
Antes de comenzar la instalación, asegúrate de tener todas las herramientas necesarias y estar preparado para la seguridad.
Herramientas necesarias:
- Serrar
- Taladro con brocas adecuadas
- Destornillador
- Cinta métrica
- Nivel de burbuja
- Lápiz
- Cinta de aluminio (para el conducto)
Abrazadera de manguera (para conexiones de conductos)
Seguridad Primero:
- Seguridad eléctrica: Siempre apaga la energía desde el interruptor principal antes de realizar cualquier conexión eléctrica.
- Ventilación: Asegúrate de que el ambiente esté bien ventilado durante la instalación, especialmente si estás cortando o perforando el mobiliario.
- Nota: La mayoría de las campanas extractoras integradas están diseñadas para encajar en unidades de pared estándar (generalmente de 60 cm o 90 cm de ancho), pero las dimensiones internas son cruciales. Verifica las especificaciones de tu campana para obtener las dimensiones correctas.
2. Guía de Instalación Paso a Paso
Paso 1: Retirar la puerta del mueble y las estanterías
Para obtener un acceso claro, retira la puerta del mueble y cualquier estantería interna. Esto te dará el espacio necesario para trabajar sin obstáculos.
Paso 2: Marcar el corte
Este es uno de los pasos más delicados del proceso de instalación.
Método con plantilla: Localiza la plantilla de papel que generalmente se proporciona con la campana. Pégala firmemente en la base del mueble para marcar el contorno.
Medición manual: Si no se proporciona plantilla, mide con precisión la parte "insertable" de la campana extractora e indica un rectángulo en la base del mueble. Asegúrate de centrarlo perfectamente.
Paso 3: Cortar el mueble
Perfora un agujero en cada esquina del rectángulo marcado (lo suficientemente grande para encajar la hoja de la sierra).
Usa la sierra para cortar a lo largo de las líneas.
Lija los bordes rugosos para un acabado suave.
Paso 4: Fijar la campana extractora
Levanta la campana extractora dentro del corte. Puede que necesites la ayuda de una segunda persona para mantenerla en su lugar.
Abre la carcasa de la campana (retirando los filtros de grasa) para revelar los agujeros de montaje.
Fija la campana al mueble de madera maciza con tornillos. Asegúrate de no apretar demasiado, ya que esto podría agrietar la carcasa de plástico; aprieta los tornillos lo justo para evitar vibraciones.
Paso 5: Conductos y energía
Conecta la manguera del conducto a la salida en la parte superior de la campana y asegúralo con una abrazadera o cinta de conducto.
Conecta el cable de alimentación a la toma de corriente más cercana, que generalmente se encuentra dentro o encima del mueble.

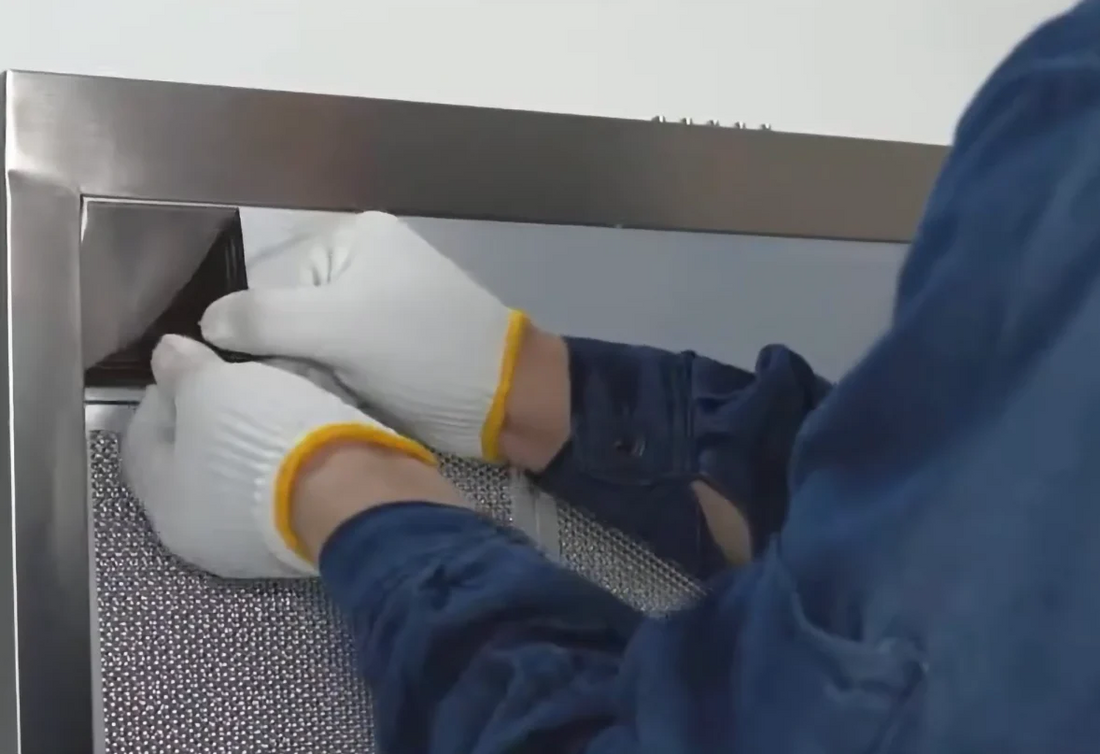

Paso 6: Instalar los filtros
Filtros de grasa: Si tu campana extractora incluye filtros de grasa metálicos, insértalos en las ranuras designadas, asegurándote de que queden bien sujetos.
Filtros de carbón activado (para modelos recirculantes): Si tu campana extractora es de recirculación, inserta los filtros de carbón activado en el espacio destinado para ayudar a filtrar los olores.
Paso 7: Probar la campana extractora
Enciende la energía, pon en marcha la campana y prueba su funcionalidad. Asegúrate de que el ventilador funcione a la velocidad correcta, la iluminación esté funcionando y el nivel de ruido esté dentro de los límites normales.
Para modelos con conducto: Verifica que el conducto esté sellado de forma segura, sin fugas de aire. Asegúrate de que la ventilación externa permita un flujo de aire libre.
Si compraste una campana extractora integrada Ciarra, puedes encontrar el manual de instalación correspondiente y videos basados en el modelo.
Problemas Críticos de Instalación (Los "Gotchas")
Muchos problemas de instalación no son inmediatamente obvios y pueden causar dolores de cabeza más tarde. Aquí están los problemas comunes y cómo evitarlos.
El Dilema de las Dimensiones del Corte
Problema: Si el corte es 2-3 mm demasiado ancho, los tornillos pueden no sujetar la campana de manera segura, lo que provoca que se hunda. Si el corte es demasiado pequeño, la carcasa metálica se doblará al intentar insertarla.
Solución: Siempre mide cuidadosamente antes de cortar. Si el agujero se corta demasiado grande, usa listones de madera dentro del mueble para proporcionar una superficie de montaje segura.
Ubicación de la Fuente de Alimentación
Problema: A veces, el enchufe es demasiado grande o está posicionado detrás de la carcasa del motor, lo que puede impedir que la campana se ajuste perfectamente contra la pared.
Solución: Coloca el enchufe más alto en el mueble, lejos del conducto y de la carcasa del motor, para asegurar un ajuste seguro.
Tamaño de los Conductos y Curvas
Problema: Usar un reductor de conducto para forzar una salida grande (por ejemplo, 150 mm) en una ventilación más pequeña (por ejemplo, 100 mm) crea una presión de retroceso, lo que reduce la potencia de succión y aumenta el ruido.
Solución: Evita reducir el tamaño del conducto significativamente. Usa un conducto redondo rígido y recto siempre que sea posible, y evita las curvas de 90 grados para asegurar un flujo de aire óptimo.
Altura de Instalación Sobre la Placa de Cocina
Problema: Si la campana extractora se instala demasiado alta o demasiado baja sobre la placa, puede afectar significativamente su rendimiento y eficiencia.
Si se instala demasiado alta: La campana no captará suficiente humo, grasa o vapor, ya que la circulación del aire será demasiado débil para levantar los humos de manera efectiva. Esto reduce la potencia de succión de la campana y puede causar olores persistentes y calor excesivo en la cocina.
Si se instala demasiado baja: La campana puede bloquear el espacio de cocción, haciéndolo incómodo para usar la estufa, especialmente al cocinar con ollas y sartenes altas. También puede causar niveles de ruido más altos y reducir el flujo de aire.
Solución: La altura de instalación recomendada es típicamente de alrededor de 65-75 cm sobre una estufa de gas y de 55-65 cm sobre una placa de inducción. Siempre consulta la guía del fabricante para asegurar la altura correcta de instalación para un rendimiento y seguridad óptimos.
Fallos Comunes y Solución de Problemas
Incluso con una campana bien instalada, puedes encontrarte con algunos problemas. Aquí están las quejas más comunes y cómo solucionarlas.
Problema A: Ruido y Vibración Excesivos
Causa 1: Fijaciones flojas. Si la campana no está bien sujeta al mueble, todo el mueble puede actuar como una caja resonante, amplificando las vibraciones del motor.
Causa 2: Falta de amortiguación. La fricción entre la campana metálica y el mueble de madera puede causar ruidos.
Solución: Aplica cinta de espuma o arandelas de goma entre la campana y el mueble antes de apretar los tornillos. Esto amortigua las vibraciones y reduce el ruido.
Problema B: El Sonido de "Golpeteo"
Causa: Una válvula antirretorno atascada o bloqueada (las aletas plásticas en la salida del motor) puede crear un sonido de golpeteo cuando el motor está funcionando.
Solución: Verifica que el conducto no esté ejerciendo una presión excesiva sobre la válvula, lo que podría impedir que las aletas se abran y cierren suavemente. Asegúrate de que el conducto no sea demasiado vertical, ya que los escombros pueden caer y golpear el ventilador.
Problema C: Mala Succión (Falla la Prueba del Papel)
Causa 1: Si la cocina está demasiado hermética, o si el modo de recirculación está configurado incorrectamente, la campana no funcionará correctamente.
Solución:
Modo con conducto: Abre una ventana ligeramente para permitir la sustitución del aire.
Modo recirculante: Instala o reemplaza los filtros de carbón. Si estos están viejos o saturados, la succión puede caer significativamente.
Problema D: Las Luces Funcionan, Pero el Ventilador No (o Zumba)
Causa: Un motor atascado o un condensador defectuoso pueden hacer que el ventilador zumbé sin girar.
Solución: Si las aspas del ventilador giran libremente a mano pero el motor solo zumba, probablemente sea necesario reemplazar el condensador de arranque. Esto es una reparación eléctrica común.
Conclusión
Para garantizar un rendimiento óptimo y la longevidad de tu campana extractora integrada, la atención a los detalles durante la instalación es clave. Al enfocarte en una ventilación adecuada, sujetar firmemente la unidad y mantener los filtros, puedes prevenir problemas comunes como el ruido, la mala succión y la operación ineficiente. Siempre sigue las pautas del fabricante para la altura de instalación, los conductos y las conexiones eléctricas, y realiza un mantenimiento regular para mantener la campana funcionando de manera eficiente. Abordar estos factores garantizará un electrodoméstico más silencioso y efectivo que mejorará tu experiencia culinaria durante años.

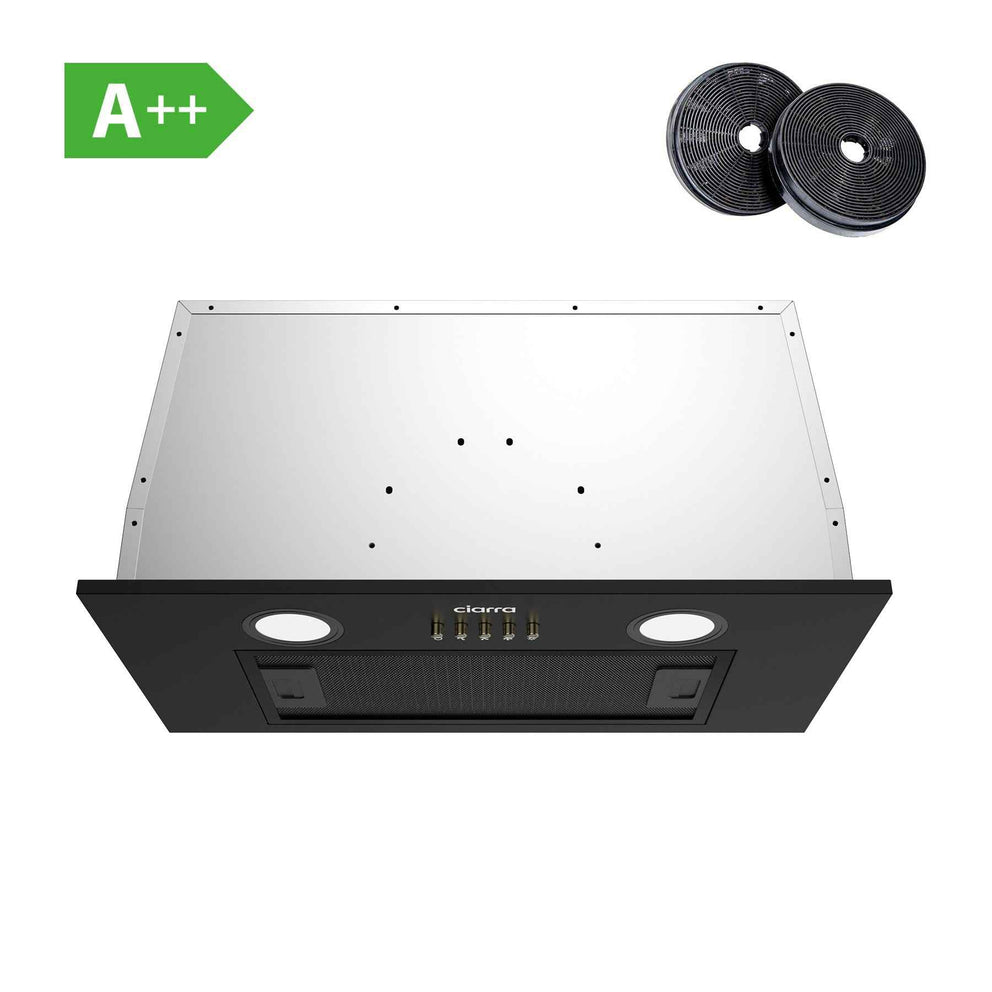

Explora las Campanas Extractoras Integradas CIARRA®
